Lagerübersicht

Allgemein

Die Lagerübersicht zeigt im oberen Bildschirmbereich die interaktive graphische Darstellung der Topologie.

Im unteren Bereich können Reiter angewählt und dadurch unterschiedliche Informationen angezeigt werden. Je nach Reiter sind unterschiedliche Funktionsaufrufe möglich.

COGLAS bietet Ihnen die Möglichkeit, diverse Lagertypen in Ihrem Lager zu verwalten. Die Verwaltung ist bei allen Lagertypen bis auf Blocklager millimetergenau. Die Anlage kann sowohl über die Grafische Oberfläche (siehe Topologie ändern) sowie über Excel (siehe Import/Export) durchgeführt werden.

In der Lagerübersicht kann auch die erweiterte Suche genutzt werden. Gespeicherte Filter können optional von allen Benutzer verwendet werden.

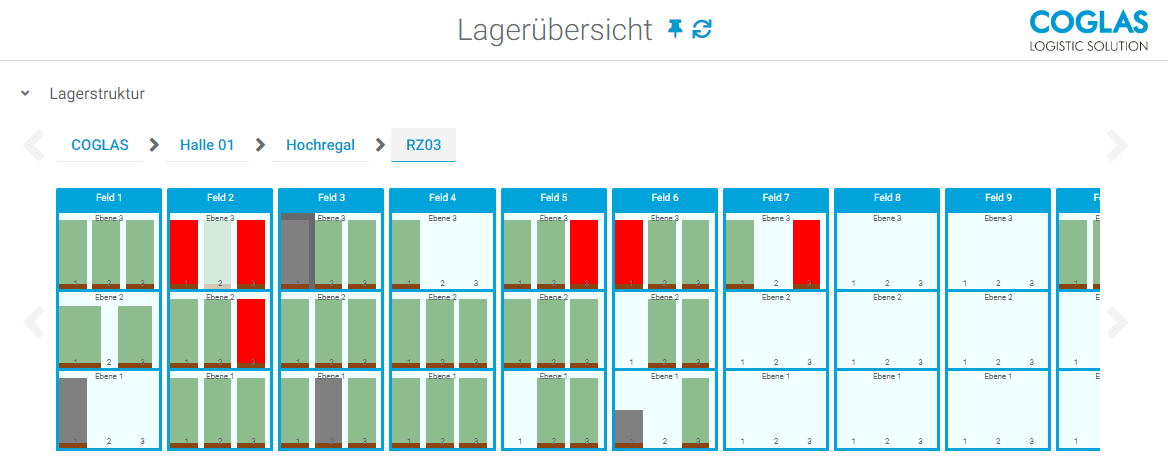

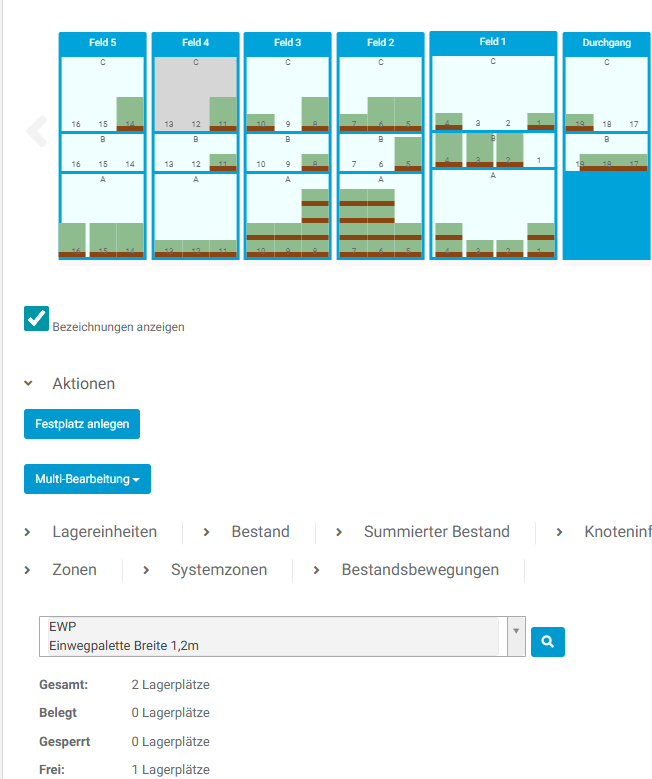

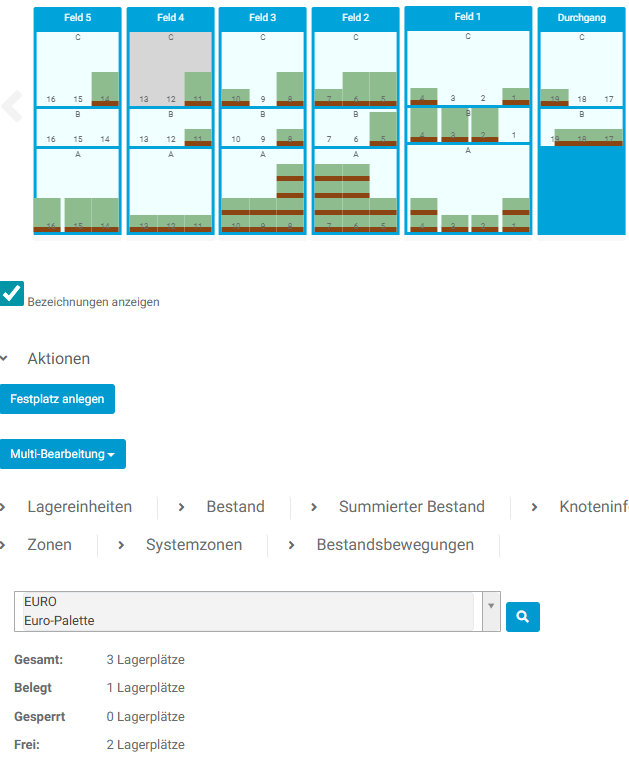

Hochregal (HRL) und Fachboden (FB)

Hochregale und Fachböden werden in Felder, Ebenen und Positionen dargestellt. Jede Position kann einen eigenen Barcode erhalten. Pro Position können eine oder mehrere Lagereinheit eingelagert werden.

Die Darstellung ist frontal auf das Regal ohne Tiefeninformationen. Lagereinheiten werden maßstabsgetreu dargestellt.

Farbe

Beschreibung

Grün

Verfügbarer Bestand

Hellgrün

Verfügbarer Bestand (Lagereinheit befindet sich noch nicht auf Zielplatz)

Blau

Festplatz

Grau

Inventur / Lagerplatzsperre

Rot

Ganze Lagereinheit nicht verfügbar

Hellrot

Ganze Lagereinheit nicht verfügbar (Lagereinheit befindet sich noch nicht auf Zielplatz)

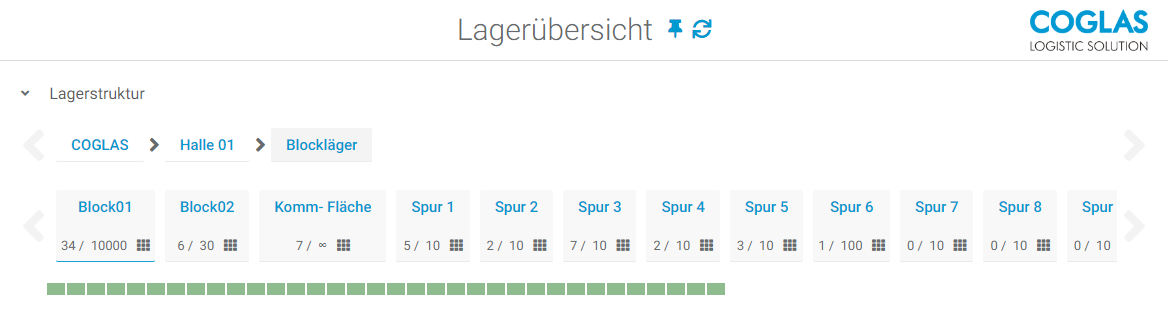

Block

Blockläger haben einen eindeutigen Barcode und eine definierte maximale Kapazität.

Die Kapazität gibt an, wie viele Lagereinheiten in diesem Block gelagert werden können. In diesem Beispiel befinden sich 53 Lagereinheiten auf dem Block Pufferfläche von maximal 10.000 Einheiten.

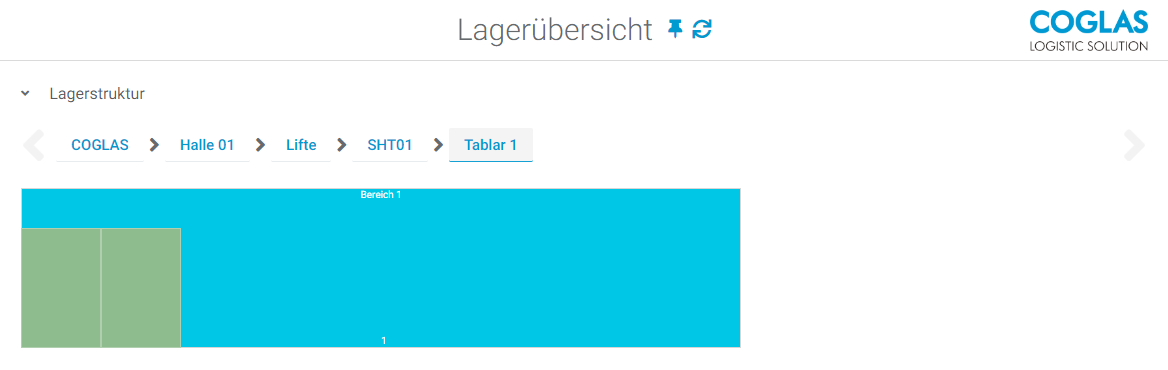

Tablar

Tablare befinden sich in Shuttles, Liften oder Paternostern. Die Darstellung ist die Draufsicht auf das Tablar ohne Höheninformationen. Sie können die Abmessungen millimetegenau in Breite und Länge hinterlegen. Lagereinheiten werden auf das Tablar abgestellt und werden maßstabsgetreu dargestellt.

In diesem Beispiel befinden sich zwei Lagereinheiten auf dem Tablar 01, des Lift 01. Die blaue Lagereinheit ist als Festplatz definiert.

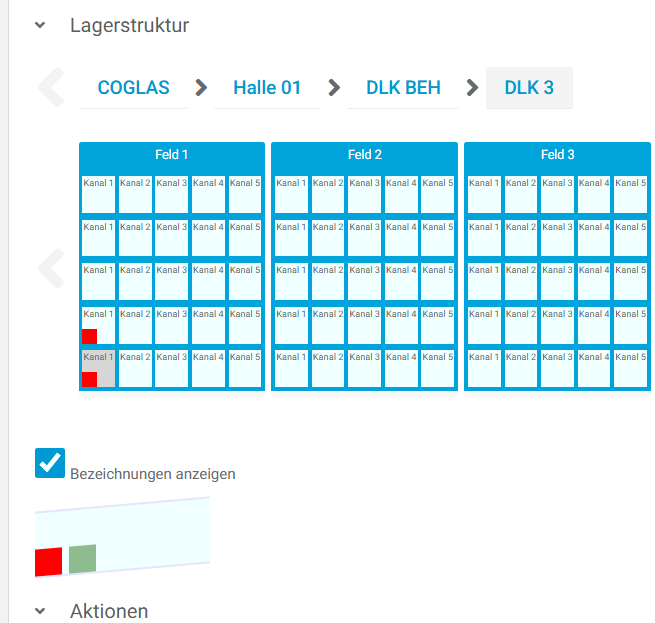

Durchlaufkanal (DLK)

Die Darstellung von Durchlaufkanälen wird im Querschnitt dargestellt. Links ist die Entnahme.


Schaltflächen

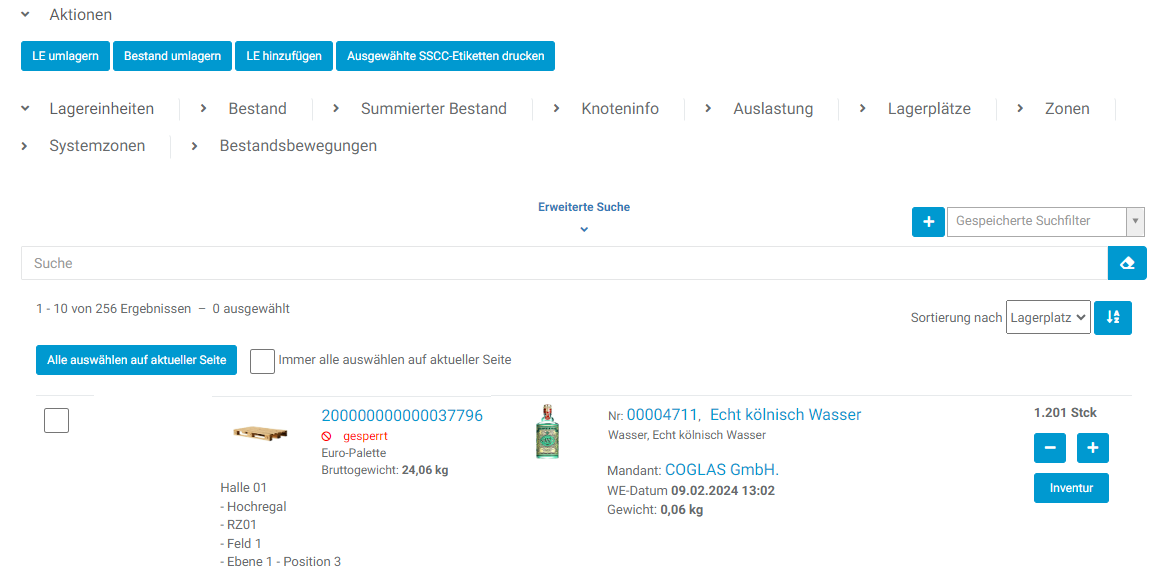

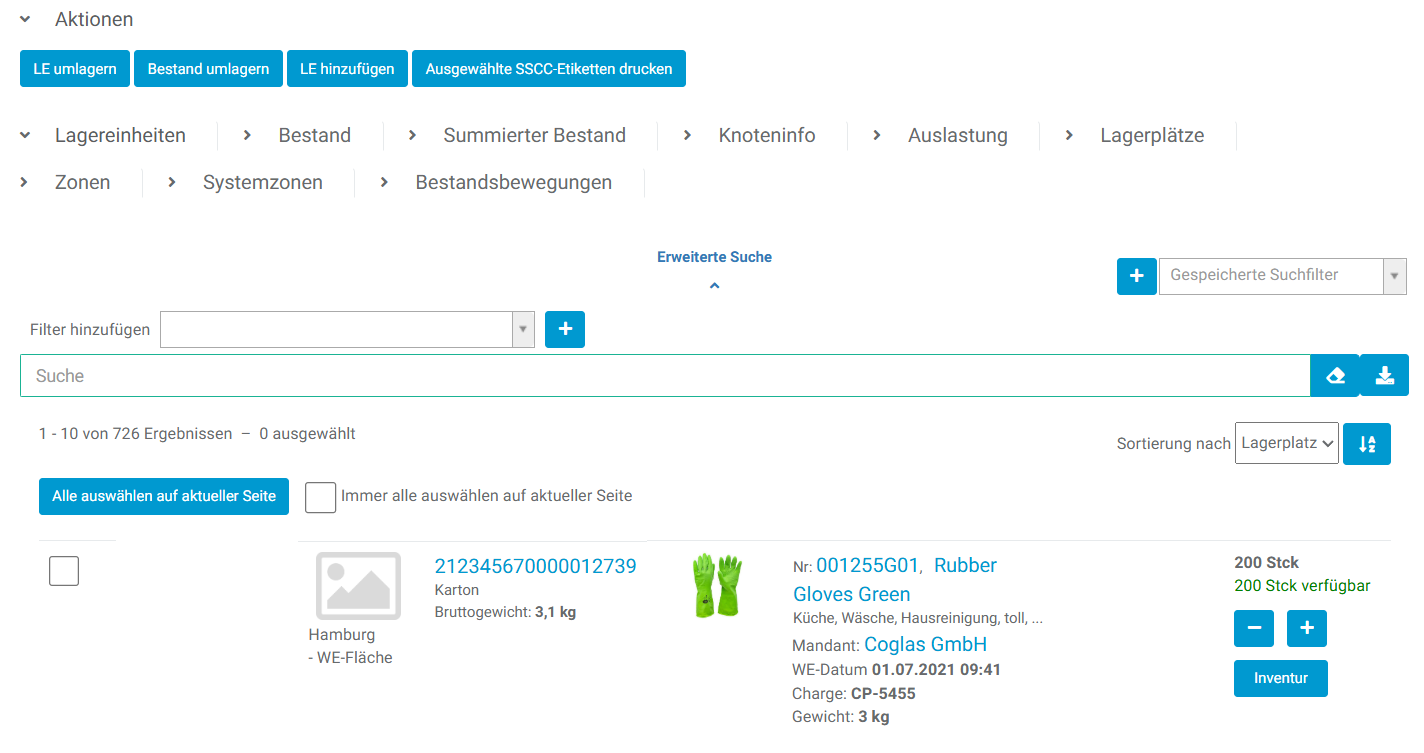

Reiter: Lagereinheiten
Darstellung von Lagereinheiten inkl. Inhalt und Menge. Über Buttons und Verlinkungen sind Buchungen und Datenpflege möglich.

Button

Beschreibung

LE umlagern

Ermöglicht nach Auswahl einer oder mehrerer Lagereinheiten eine ungeplante Umlagerungen in den anschließend gewählten Zielbereich.

Bestand umlagern

Ermöglicht nach Auswahl einer oder mehrerer Lagereinheiten eine ungeplante Umlagerungen aller markierten Bestände auf eine beliebige Ziel-Lagereinheit.


Reiter: Bestand
Kumulierter Bestand je Artikelnummer auf dem gewählten Knoten.

Button

Beschreibung

Bestand umlagern

Ermöglicht nach Auswahl einer oder mehrerer Lagereinheiten eine ungeplante Umlagerungen aller markierten Bestände auf eine beliebige Ziel-Lagereinheit.

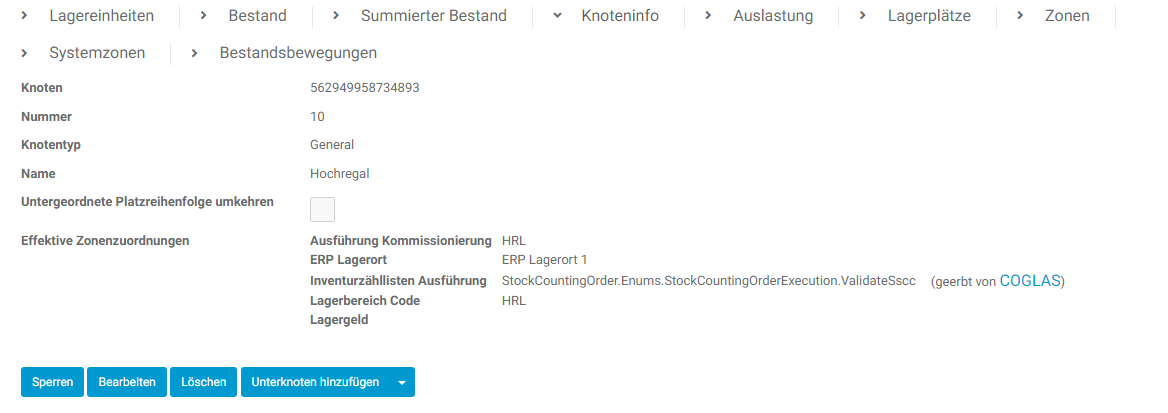

Reiter: Knoteninfo
Informationen zu dem gewählten Knoten. Name und Nummer können geändert, Unterknoten angelegt oder der gewählte Knoten gänzlich gelöscht werden.

Button

Beschreibung

Editieren

Der Anzeigename, die Nummer und der Barcode können geändert werden. Die Nummer gibt die Reihenfolge der Knoten einer Ebene auf dem Bildschirm vor, sie muss in der Ebene eindeutig sein.

Löschen

Knoten mit Bestand oder Unterknoten können nicht gelöscht werden.

Unterknoten hinzufügen

Ist ein Knoten ohne eigene Lagerplätze angewählt, kann die Lagerstruktur erweitert werden. Dazu stehen die folgenden Knotentypen zur Verfügung:

  • Allgemein: Hierarchisches Element ohne eigene Lagerplätze, unter dem sich weitere Lagerknoten befinden.

  • Block: Bodenlager mit einer Kapazität, in dem Lagereinheiten auf einer Koordinate verwaltet werden.

  • Hochregal: Hoch- und Fachbodenregale werden gleich abgebildet. Bei der Auswahl dieses Knotentyps werden die Lagerplätze über Eingabeparameter generiert.

Weitere Informationen sind unter dem Button „Topologie ändern“ oben auf dieser Seite und im Kapitel Schnittstellen › Import / Export zu finden.

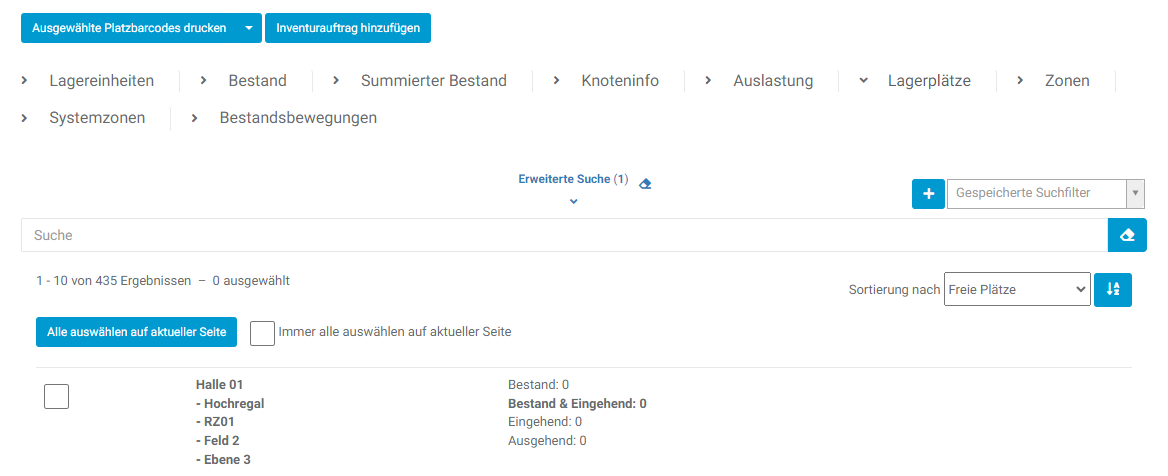

Reiter: Lagerplätze
Anzeige von Koordinate, Barcode und Kapazität sowie der Bestandsübersicht mit ein- und ausgehenden Mengen je Artikelnummer. Der Druck von Etiketten zur Auszeichnung der Lagerplätze kann hier erfolgen.

Button

Beschreibung

Platzbarcodes drucken

Für die in der Liste angewählten Lagerplätze können Platzbarcodes zur Auszeichnung des Lagers erzeugt werden. Hierbei wird der dem Lagerplatz zugeordnete Barcode verwendet. Dieser kann jederzeit direkt in der Knoteninfo oder mittels Import/Export der Lagertopologie angepasst werden.

Über den kleinen Pfeil am rechten Rand des Buttons erscheint die alternative Option zum Druck der Lagerplatzetiketten im 2D-Format: Ausgewählte Lagerplatzcodes (2D) drucken.
Eine platzsparende Möglichkeit zur Anbringung der Etiketten auf kleinen Traversen bzw. im Falle vieler Stellplätze auf kleinem Raum. Zur Nutzung wird ein 2D-fähiger Scanner vorausgesetzt.

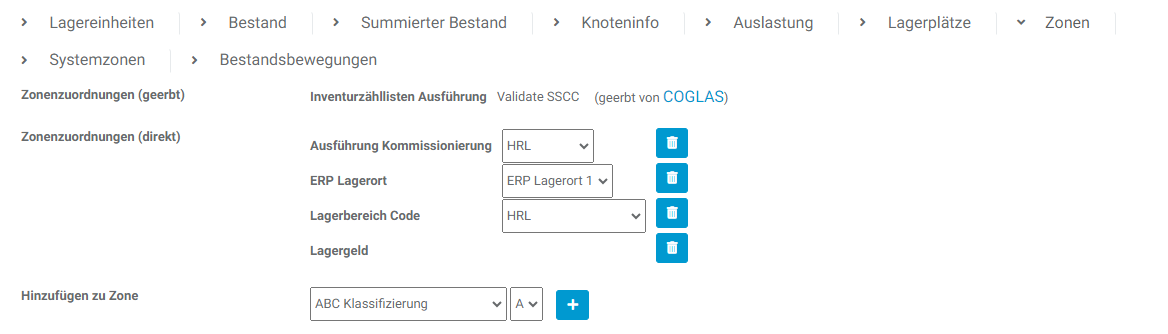

Reiter: Zonen
Anzeige der dem angewählten Knoten / Lagerplatz direkt zugeordneten und von übergeordneten Knoten geerbten Zonen. Änderungen der Zonenzuordnung sind hier möglich.


Zonentyp

Wert (Beispiel)

Beschreibung

ABC Klassifizierung

A

Warenbelegung durch ABC-Wert aus Artikelstamm. Überlauf im Falle mangelnder freier Lagerplätze

Ausführung Kommissionierung

Pick-Zone 1

Aufteilung der Lagerplätze in Pickzonen zur Kommissionierung

Crashklasse

3

Warenbelegung durch ABC-Wert aus Artikelstamm. Überlauf im Falle mangelnder freier Lagerplätze

ERP Lagerort

0100

Physische Trennung der Bestände innerhalb des ERP-Systems. Sobald der Lagerplatz eines Bestandes zwischen zwei Zonen wechselt, wird eine Rückmeldung vom Typ „StockTransformation“ ausgelöst.

Gefahrstoff Lagerung

GS 1 – Farbe und Lacke

Zonierung von Gefahrstoffwaren auf Basis der definierten GS-Zonen

Gefahrstoff Umschlag

Kein Wert

Zwischenziele ohne Gefahrstoffrestriktionen zum Handling der Waren (bspw. Wareneingang / Bereitstellung)

Ladebereich

Tor 1

Zielzonen für die Verladung von Waren im Zuge des Warenausgangs

Ladebereichsvorschlag

Tor 1

Automatische Ermittlung eines Verladetores auf Basis der aktuellen Standorte aller Verladeeinheiten zur jeweiligen WA-Tour

Ladehilfsmittel

EURO

Einschränkung zulässiger Ladehilfsmitteltypen im Zielbereich. Nur hinterlegte Typen dürfen via System-TA eingelagert werden. Ohne Einschränkung sind alle Typen gültig. (Ungeplante Umlagerungen ohne Restriktion)

Lagerbereich Code

Erdgeschoss

Individuelle Zonen zur Materialfluss-Steuerung mit Hilfe von Strategien

Lagergeld (Höchstwert)

Kein Wert

Wenn Zone genutzt: es werden zur Ermittlung des Lagergeldes lediglich Plätze innerhalb der Zone berücksichtigt.

Produktionslinie

Linie 1

Definition der Produktionen zur Steuerung der Warenbewegung (Produktionsversorgung / Verbringung Fertigwaren ins Lager)

Transport Routing

Schubmaster

Aufteilung der Transportaufträge in frei definierbare Zonen, vgl. Pickzonen zur TA-Bearbeitung. Die Zuordnung der Transporte zum jeweiligen Menü erfolgt anhand der Konfiguration Transport-Routing.
