Lagertechnik

Allgemein

Menü Aufruf = System - Lagertechnik

Mit dem Menüpunkt Lagertechnik wird das anzusteuernde Lagersystem mit den Parameter Daten erfasst. Die Konfiguration einer Lagertechnik wird im Profil mit “Lagertechnik hinzufügen“ erfasst. Wenn alles erfolgreich erfasst wurde, kann die Ansteuerung über das COGLAS WEB WMS im Anschluss bereits erfolgen.

Schaltfläche	Beschreibung
Lagertechnik hinzufügen	Neuen Lagertechnik Eintrag erfassen.
Automatischer Modus aktivieren	Das automatische Ansteuern aktivieren.
Automatischer Modus deaktivieren	Das automatische Ansteuern deaktivieren.

Lagertechnik hinzufügen

Mit “Lagertechnik hinzufügen” wird ein neuer Eintrag zu einem Lagersystem erfasst.

Felder	Beschreibung
Gerätenummer	Die eindeutige Nummer des angeschlossenen Lagersystem. Die Nummer aus der Konfiguration angeschlossenen Lagersystem ermittelt werden. In der Regel stellt der Kunde diese Information bereit. Das Lagersystem kann ein Lift, Paternoster, Shuttle oder Messgerät etc. sein.
Name	Interner COGLAS Name des zu erfassenden Lagersystems. Der Name wird im weiteren für Meldungen und in der Protokollierung angezeigt.
Beschreibung	Freitext. Die Beschreibung des angeschlossenen Lagersystems.
Gerätetopologie-Knoten	Pfad zum Topologieknoten aus der Lagerübersicht, um die Verknüpfung zwischen dem Lagersystem und der Topologie herzustellen. Der Gerätetopologie-Knoten ist von der “Geräteart” abhängig. Wert erforderlich: “Lift und Paternoster“ und “Schmalgangstapler”. Wert nicht erforderlich: “Messgerät“ Anmerkung: Das Feld ist kein Pflichtfeld. Ist das Feld leer und wird jedoch laut einer gewählten Geräteart erforderlich, dann ist die Ansteuerung ggf. nicht erfolgreich.
Geräteart	Aktuelle Auswahl: Lift und Paternoster Messgerät Schmalgangstapler
Schnittstellen-Typ	Aktuelle Auswahl: Jungheinrich Logistik-Interface als lokaler Webservice StorageTechnologyController
Automatischer Modus	Anzeige nur wenn “Geräteart = Lift und Paternoster” ausgewählt wurde. Automatische Modus aktiviert = Beispiel der Lift fährt sofort an, sobald der Transport in der Bearbeitungsmaske geöffnet wird. Automatische Modus deaktiviert = Beispiel der Lift fährt nicht an. Die Ansteuerung in der Transport Bearbeitungsmaske muss manuell erfolgen. Zum Projekt ist zu entscheiden, wie die Ansteuerung erfolgen soll. Die Einstellung kann jeder geändert werden. Zum Test muss der Reiter zur Transport Bearbeitungsmaske geschlossen und neu geöffnet werden.

Folgende Kombinationen sind üblich:

Geräteart = Lift und Paternoster
Schnittstellen-Typ = StorageTechnologyController
Geräteart = Messgerät
Schnittstellen-Typ = leer
Geräteart = Schmalgangstapler
Schnittstellen-Typ = Jungheinrich Logistik-Interface als lokaler Webservice

Unterstützte Typen (Lagerlife & Fördersysteme)

Lagerlifte / Fördersysteme	Kommunikation
SSI Schäfer LogiMat SLL	Das WMS steuert alle Vorgänge (Order, Return, Pointer) und der Lagerlift führt lediglich die Befehle aus.

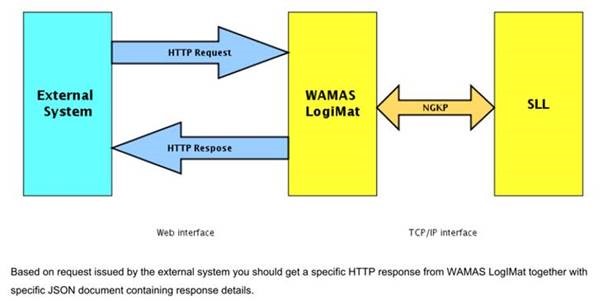

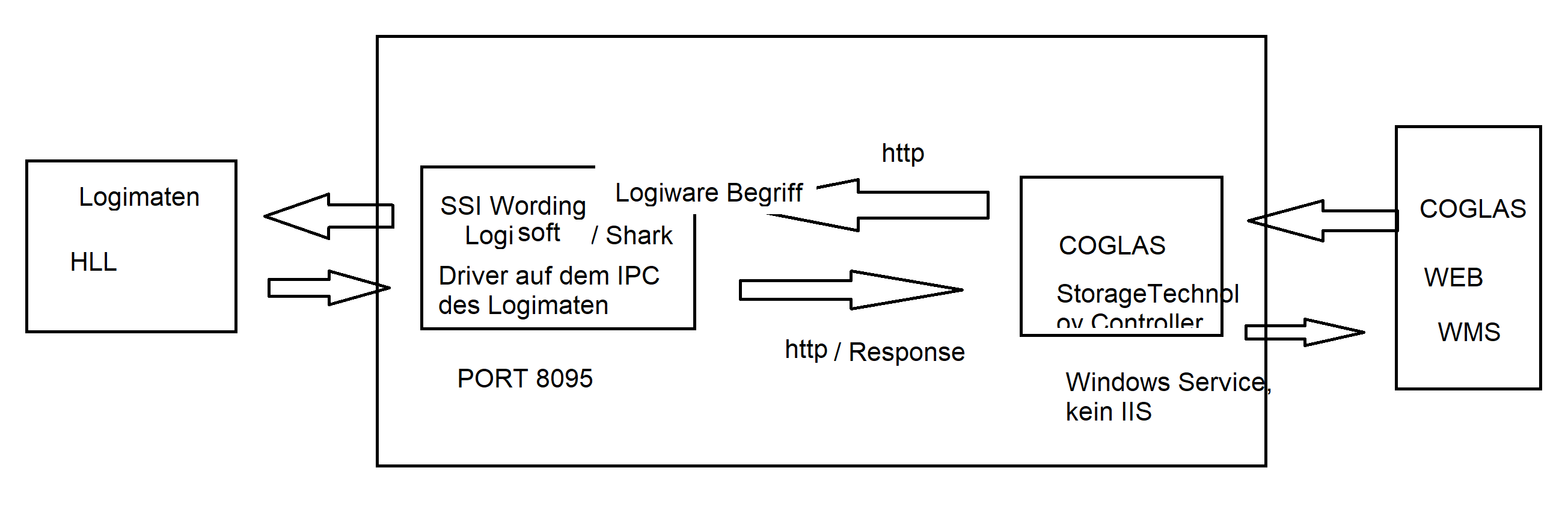

SSI Schäfer LogiMat HLL	Die HLL Kommunikation unterscheidet sich zur SLL Kommunikation, da ursprünglich mit dem HLL keine Kommunikation über TCP/IP möglich ist. Es existieren drei Möglichkeiten: Ethernet UDP, Serielle Kommunikation oder Ethernet Moxabox. Kommunikation: HLL Lift (PLC) -> SSI Software Layer (LogiSoft driver) -> TCP/IP -> COGLAS
Modula Link	Modula Link fungiert als Kommunikationsserver: Er öffnet einen TCP-Port (konfigurierbar; standardmäßig Port 11000) und wartet auf eingehende Befehle. Sobald er einen gültigen Befehl vom Hostsystem empfängt, verarbeitet er diesen und antwortet anschließend dem Hostsystem.
SSI Schäfer TT13	Ansteuerung gleich zur LogiMat Ansteuerung mittels NGKP2 Protokoll. Für die Ansteuerung der Fördersysteme wird Telegram TT13 (Transport Order for Bin Conveyor Systems) benutzt.
SSI Schäfer Mobile Rack	Der Telegrammaustausch zwischen dem mobilen Regalsystem (MRS) und dem Lagerverwaltungssystem (WMS) erfolgt über das NGKP2-Protokoll. NGKP2 dient als zusätzliche Sicherheitsebene für die Übertragung der TT-Telegramme via TCP/IP. Jedes TT-Telegramm wird in ein NGKP2-Telegramm verpackt.

Lagertechnik Verwaltung

Ein erfasstes Profil zur Lagertechnik wird in zwei Bereichen verwaltet.

Bereich “Lagertechnik”
Bereich “Geräteöffnungen”

Lagertechnik:

Der Bereich enthält die bei der Erfassung aufgenommen Daten wie Gerätenummer, Name etc.
Mit dem Editor können die Angaben nach Wunsch geändert und gespeichert werden.

Geräteöffnungen:

Der Bereich enthält die Geräteöffnungen. Zum Beispiel die Entnahmeöffnungen am Paternoster oder Lift. Die Geräteöffnungen unterstützt eine oder mehreren Entnahmeöffnungen zu einem Lagersystem.
Jede Entnahmeöffnungen kann individuell eingestellt werden, um die Verwendung explizit abzubilden.

Felder zur Erfassung der Geräteöffnungen:

Felder	Beschreibung
Nummer	Nummer der Öffnung (Default 1).
Name	Freitext. Name für die Öffnung.
Neigungswinkel (Grad)	Der Neigungswinkel in Grad entscheidet ob das Tablar an Kopfseite angehoben werden soll. Damit ist eine bessere Übersicht und Zugriff auch zu den hinteren Stellplätzen auf dem Tablar möglich. Der Wert des Neigungswinkel ist vom Lagersystem abhängig und sollte damit abgestimmt werden.
Tablar ausfahren	Funktion “extended tray” Es wird eine erweiterte Ausgabe aus der Entnahmeöffnung heraus ermöglicht. Voraussetzung ist, dass das Lagersystem diese Funktion unterstützt (Beispiel SSI Schäfer Logimat mit “LogiDrive”).
Ist Standard	Es wird diese Öffnung Standardmäßig angesteuert wird, sofern keine weitere Konfiguration vorliegt. Es kann nur eine Öffnung der “Ist Standard“ sein. Mindestens eine Öffnung sollte hierzu aktiviert sein.
Ist seitenverkehrt	Darstellung des Tablars wird gespiegelt dargestellt. Dies ist sinnvoll, wenn die Öffnung auf der gegenüberliegenden Seite des Lagersystems liegt.
Transportzone	Auswahl der entsprechend zugeordneten Transferzone.
Kommissionierzone	Auswahl der entsprechenden zugeordneten Kommissionierzone.
Tablar zurückfahren	Keine Einstellung nur die Schaltfläche “Tablar zurückfahren“. Wenn ausgelöst, dann fährt unmittelbar im Anschluss das Tablar von der Öffnung weg.

Konfiguration der Lagertechnik

Für eine Anbindung von Lagerliften / Volumenmessgeräten / Fördersysteme wird On Premise auf einem Server der StorageTechnologyController welcher von COGLAS bereitgestellt wird, installiert.
Dieser gewährleistet mittels einer Websocket Verbindung die ständige Kommunikation zwischen Lagertechnik und COGLAS WEB WMS

Konfiguration im StorageTechnologyController

SLL Konfigurationsbeispiel

CODE

{
  "AppConfig": {
    "LogiMatPaternoster": [
      {
        "OwnDeviceId": 201,
        "TargetDeviceId": 101,
        "Server": "localhost",
        "SenderPort": 2011,
        "ReceiverPort": 2012
      }
    ],
    "WebSocket": {
      "ServerBaseUrl": "https://test.coglas.com/server/",
      "ClientCode": "coglas",
      "Username": "muster",
      "Password": "musterpassword",
      "WsEndpointUrl": "wss://test.coglas.com/server/ws",
      "Domain": "test.coglas.com",
      "ClientName": "ws_pn01"
    }
  }

HLL Konfigurationsbeispiel

CODE

      "LogiMatHllHttpClientConfigs": [
            {
                "DeviceNumbers": [ "A1" ],
                "BaseUrl": "http://localhost:8095/"
            }
        ],

Beispiel Konfiguration (Mehrere Geräte unter mehreren Endpunkten):

CODE

   "LogiMatHllHttpClientConfigs": [
            {
                "DeviceNumbers": [ "A1", "A2" ],
                "BaseUrl": "http://localhost:8095/"
            },
            {
                "DeviceNumbers": [ "B1" ],
                "BaseUrl": "http://localhost:8096/"
            }
        ],

Beispiel

Beschreibung	Bild

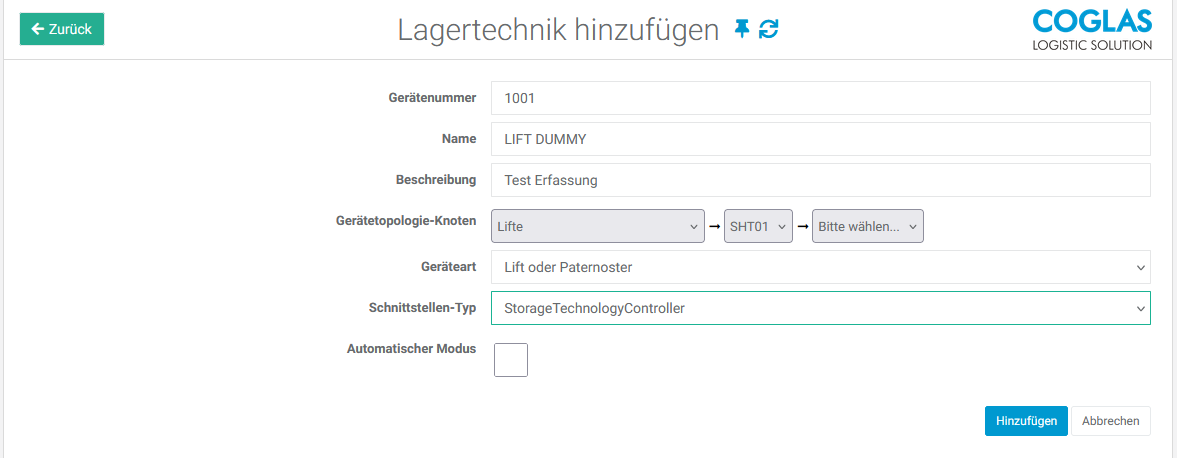

Lagertechnik - Lagertechnik hinzufügen Erfassung eines Lagersystem Lift

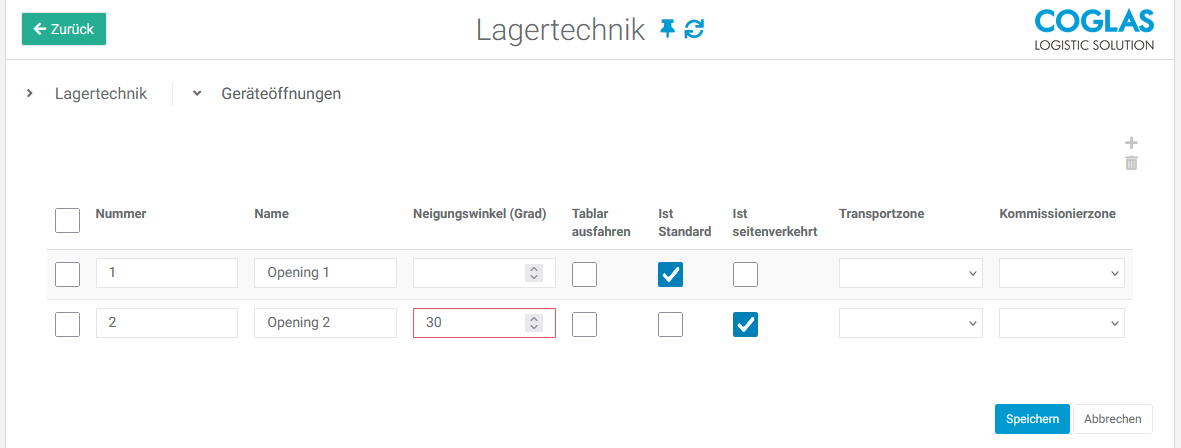

Lagertechnik - Geräteöffnung hinzufügen Erfassung der Entnahmeöffnung zum Lift

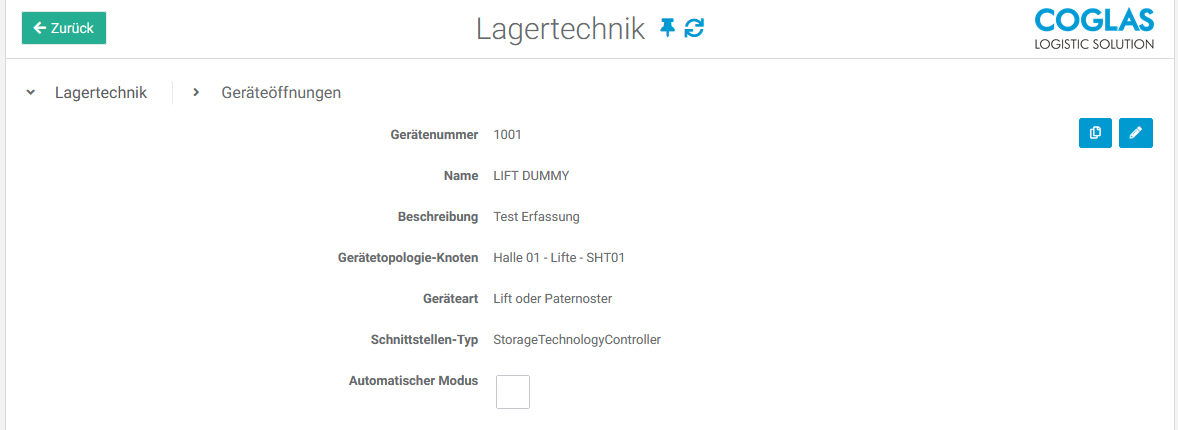

Lagertechnik - Profil Anzeige

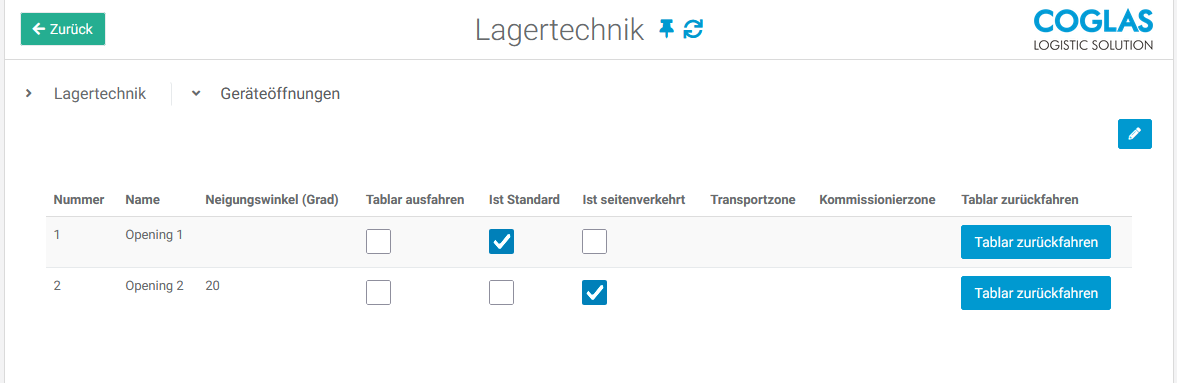

Lagertechnik - Geräteöffnungen Anzeige
