Lagersystem: Laser Pointer

Allgemein

Im COGLAS wird ein automatisches Lagersystem beispielsweise ein Paternoster oder Shuttle betrieben. mit dem Lagersystem ist ein Laser Pointer installiert und soll sobald eine explizite Position angefordert wird mit dem Laser Pointer anvisiert werden.

Der Laser Pointer soll dem Lager Mitarbeiter helfen schneller den richtigen Lagerplatz zum Transport zu bearbeiten.

Voraussetzung: Einrichtung MaterialFlowController

Für den weiteren Ablauf gilt der MaterialFlowController als eingerichtet und einsatzbereit.
Die Installation und Einrichtung des COGLAS MaterialFlowController soll hier nicht weiter detailliert werden.

Einstellung und Einsatzbereitschaft

Der Laser Pointer muss nicht konfiguriert werden. Der Laser Pointer wird mit den aktuellen Anbieter Telegrammen inkl. mit den Koordinaten versorgt. Hierzu wird aus der MaterialFlowController Konfiguration und der Gerätenummer der Anbieter ermittelt. Die Laser Pointer Koordinaten werden dann Anbieter spezifisch gemeldet.

Lagersystem ohne Laser Pointer: Hat das Lagersystem keinen Laser Pointer, dann werden die Daten vom Lagersystem ignoriert.

Geräteöffnung: Der Laser Pointer ist Geräteöffnung spezifisch. Auch hier ist keine Einstellung erforderlich. Die hinterlegte COGLAS Lagertechnik erkennt, an welcher Geräteöffnung der Laser Pointer angesprochen werden muss.

System - Administration - Lagertechnik

Erfassung und Konfiguration des Lagersystems.
Mindestens ein Lagersystems muss zum Einsatz des Laser Pointers eingerichtet sein.
Keine Einstellung zum Laser Pointer erforderlich.

System - Administration - Ware-zum-Mann Status

Für den Laser Pointer kann ein Test ausgeführt werden. Hierzu sind im Menü “Ware-zum-Mann Status“ die Eingaben der Gerätenummer, Geräteöffnung und der Positionen zu erfassen. Die Koordinate Z = Höhe kann mit Z=0 belegt werden. Die Höhe spielt zum Laser Pointer keine Rolle, muss jedoch einen gültigen Wert besitzen.

Tabelle 1 - Ware-zum-Mann Status

Parameter

Eingabe

Beschreibung

1

[Pointer setzen]

Angaben für den Laser Pointer vorgeben:

Geräte Nr.
Öffnungs Nr.
X
Z
Y

Laser Pointer anhand der Koordinaten auf dem Tablar aktivieren.

Beispiel: Lagerbestand mit Tablar anfordern inkl. Laser Pointer

Beispiel Lagerstruktur: Halle 01 - Lifte - SHT01

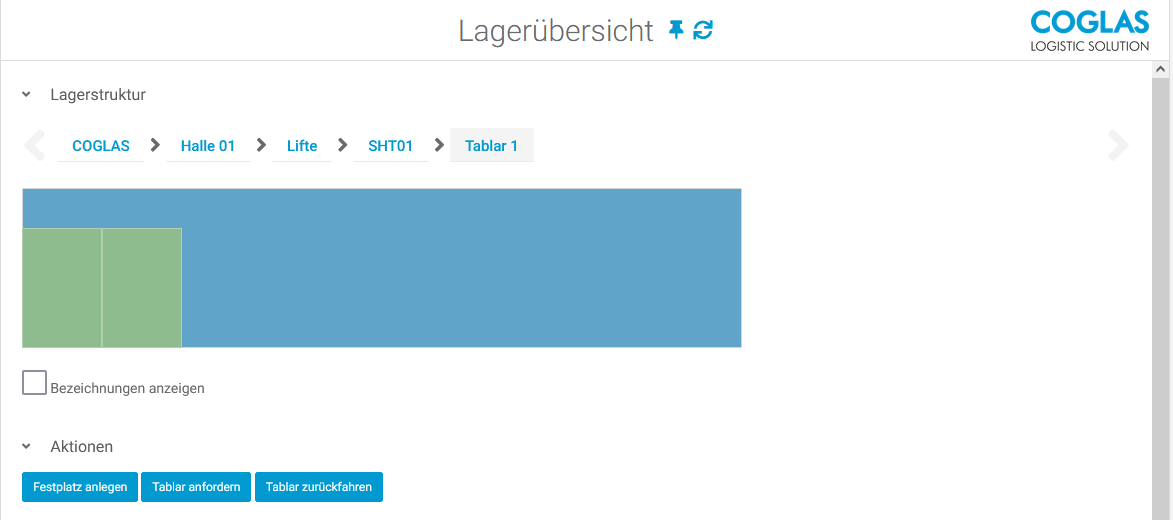

Auf einem Tablar 1 befinden sich zwei Bestandsbehälter.
Lagerübersicht - Tablar 1 - [Tablar anfordern]: Laser Pointer Daten leer
- Der allgemeiner Anstoß, um das Tablar vorzufahren, kennt keine expliziten Koordinaten.

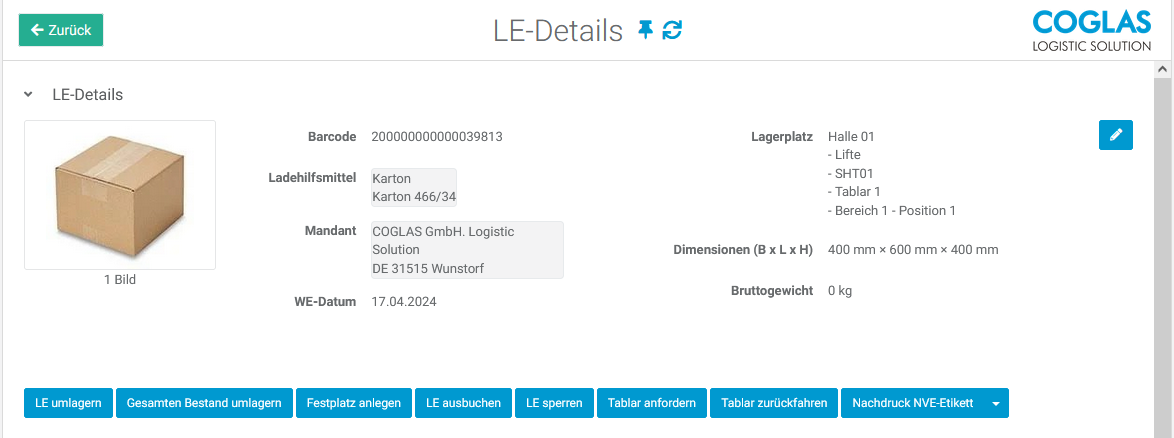

Lagerübersicht - Tablar 1 - LE-Details öffnen - [Tablar anfordern]: Laser Pointer Daten vorhanden.
- Der Anstoß über LE-Details gibt einen spezifischen Behälter vor, dessen Koordinaten bekannt sind.
- Die Laser Pointer Daten werden ermittelt und an das Lagersystem übertragen.
- Der exakte Punkt, der zum Laser Pointer anvisiert wird, wird aus der Position des Behälters im Bereich/auf dem Tablar ermittelt und zum Mittelpunkt im Behälter berechnet.

sobald auch ein genauer Lagerplatz ermittelt werden kann. Die Text Anzeige variiert von Artikelnummer und Lagerplatz bis hin zur Menge zur
COGLAS meldet Laser Pointer Daten nur, wenn ein Lagerplatz zu einem Bestandsbehälter ermittelt werden kann. Beispiele:
- Kommissionierung und Transport Bearbeitung
- Inventurzählung
- LE-Details [Tablar anfordern] etc.

Warnmeldung

Warnmeldung

Beschreibung

1

Tablar wurde im COGLAS angefordert und das Tablar fährt vor. Der Laser Pointer reagiert jedoch nicht.

Prüfen Sie, ob an der Stelle, wo [Tablar anfordern] ausgelöst wurde, auch explizite Koordinaten verfügbar sind.

Klären Sie diesen Punkt auch mit dem Support, sollten Sie der Meinung sein, dass der Laser Pointer hier funktionieren sollte. Ggf. hat diese COGLAS Funktion noch keine Anbindung zum Laser Pointer.

2

Kann der Laser Pointer in einem Behälter Trennscheiben und damit unten/oben bzw. links/rechts oder andere Methoden unterscheiden und den Laser Pointer korrekt setzen?

Nein. Dieses ist aktuell nicht möglich. Werden mehrere Lagerplätze in einem Lagerbehälter verwaltet, so wird COGLAS aktuell nur die Mitte des Behälters über den Laser Pointer anvisieren.
